ที่คุย>>ทำไมอยากทำเครื่องตั้งเวลารดน้ำต้นไม้หว่า ภาคเกริ่นนำ

ทำไมอยากทำเครื่องตั้งเวลารดน้ำต้นไม้หว่า ก็ขี้เกียจรดน้ำต้นไม้ที่บ้านอ่ะ ขอเล่าสั้นๆก่อนนะ  ตอนนั้นยังว่างจัดไม่ได้หางานข้างนอกหลังจากลาสิกขาหลังจากการบวชอยู่เกือบ 9เดือน  ตอนนั้นมีความมุ่งมั่นอย่างมากที่จะมีธุระกิจส่วนตัวหรือช่วยงานที่บ้านตามแต่ที่บ้านสั่ง  หลังจากตลุยทำเว็ปรุ่นเพราะคิดถึงเพื่อนๆก็เลยอยากให้มีที่ติดต่อกัน  เลยพอมีความรู้เกียวกับการทำเว็ปบ้างพอสมควร  พอว่างก็หาอะไรทำไปเรื่อย หลังจากนั้นไปมาไงไม่รู้ไปเล่นไมโครคอนโทรลเลอร์รุ่น 51 ก็เลยมีความอยากจะทำไทม์เมอร์สำหรับงานเกษตร สำหรับคนไทย  ออกแบบเขียนโปรแกรมอยู่นาน นั่งเทียนคิดระบบนู่นนี่นั่น พอจะทำขายไอ้หยา มันต้องมีอะไรอีกหลายอย่างมากเลย กว่าจะเป็นผลิตภัณท์หนึ่งๆ โดยเฉพาะเริ่มจากไม่มีอะไรเลย ต้องใช้เงินทุนมากมายพอสมควร เงินที่เก็บมาจากการทำงานที่เก่านาน 5 ปีเริ่มร่อยหลอลงไป อ่าต้องไปหาเงินทุนมาก่อนดีไหม ก็เลยพักโครงการไป ไปทำงานวิศวะกรรมที่ได้ร่ำเรียนมาไปก่อนดีกว่า

แล้วตอนนี้ทำไง ขี้เกียจรดน้ำต้นไม้ที่บ้านประกอบอะไรมั่วๆใช้งานไปก่อนดีกว่ามั้ง ให้ใช้งานได้ดีพอๆกับของนอก ตอนนั้นของนอกที่เล็งๆไว้จะซื้อก็มี ยี่ห้อ hunter 2สถานี  รุ่น XC-201 I-E ดูข้อมูลที่ ไซต์ ของ http://www.hunterindustries.com/irrigation-product/controllers/x-core  ดูครับได้ความรู้มาก
null



ราคาราวๆ 2,200-2500 กว่าบาท เป็นราคาในเมืองไทยที่เสิชจากูเกิ้ล ผมว่าก็โอเคนะครับ ฟังก์ชั่นการใช้งานก็ค่อนข้างดี  สำหรับผมราคาไม่แพงหรอกครับ    ด้วยมานะทิฐิที่เสียเวลาเขียนโปรแกรมออกแบบมาตั้งนาน ผมไม่ยอมซื้อมาใช้หรอกครับ ถ้าซื้อมาก็ขอซื้อเอามาทดลองว่ามันออกแบบฟังก์ชั่นอะไรมาบ้าง ซึ่งจริงๆข้อมูลทุกอย่างมีอยู่ในไซส์ hunterindustries ที่แนะนำมีวิธีการตั้งเวลาที่เป็นวิดีโอ ดาต้าชีท ทุกอย่างมีครบครับ ชอบก็ตรงนี้แหละครับ ได้ความรู้ดีมาก หรืออ่านแล้วไม่ทำเองไปซื้อมาใช้เลยก็ดีเหมือนกันครับ เพราะมีระบบทุกอย่างครบ จริงๆที่เห็นขายในเมืองไทยมีอีก2-3ยึ่ห้อนึ่งที่มีชื่อ คือ rainbird และ nelson ดูชื่อและค่ายส่วนใหญ่ เมกา ทั้งนั้น

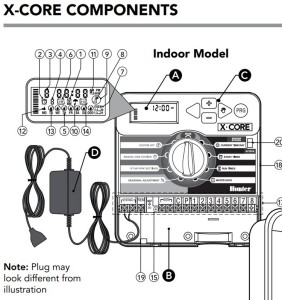

ภาพ คอนโทรลรุ่น xcore ที่มาภาพมาจาก www.hunterindustries.com

ปัญหาสำคัญคือระบบน้ำภายในบ้านหรือสวนหรือไร่ของเราต้องเข้าใจก่อนว่าจะออกแบบระบบอย่างไรแล้วจึงจะเลือกอุปกรณ์มาใช้ได้อย่างถูกต้อง  ซึ่งผมจะค่อยๆอธิบายแต่ละระบบและการออกแบบระบบน้ำที่เหมาะสมกับที่คุณต้องการใช้งานในบทความต่อๆไป   ส่วนของผมไม่มีที่แต่ผมอยากปลูกต้นไม้บนดาดฟ้า  ระบบปัํมน้ำที่ใช้ต้องซื้อปั๊มตัวใหม่มาใช้และก็มีวาล์วไฟฟ้าทำหน้าที่จ่ายน้ำไปแต่ละจุดที่ผมต้องการ คิดง่ายๆว่าเอา 2 จุดก่อน มาลองดูก่อนว่า XC-201 I-E  จะตอบสนองระบบของผมได้หรือไม่  ถ้าใครไม่มีพื้นฐานไฟฟ้า หรือไม่มีพื้นฐานเกี่ยวกับอุปกรณ์ไฟฟ้า ก็ขอให้อ่านผ่านๆดูรูปไปก่อน แล้วผมจะปูพื้นให้ทีหลังนะครับ

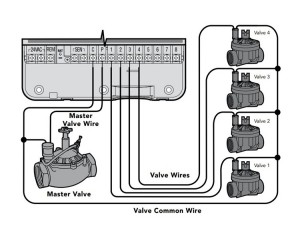

detail_xcore_indorhunter_xc_valve_preview_install

เอาเป็นว่า เจ้า Hunter XC-201 I-E  สามารถควบคุมการรดน้ำต้นไม้ได้2จุด บางที่เขาแปลว่า 2 สถานี จ่ายไฟด้วยหม้อแปลง 24Vac  วาล์วของฮันเตอร์ ต้องจ่ายด้วยไฟ 24Vac เช่นกันดูในรูปประกอบจะไม่มีหมายเลข 3-8 คือ  รู้สึกว่ารุ่นXC-201 นี้จะต่อจุดเพิ่มไม่ได้ ซื้อแบบ 2จุดก็มีแค่หมายเลข 1-2  ดูรูปทางขวา ถ้าจะเอามาใช้ในแบบที่ผมออกแบบไว้ ในรูปจะมีคำว่า มาสเตอร์วาล์ว ผมต้องตัดออกไป แล้วหาอุปกรณ์ที่ทำหน้าที่เปิดปิดปั๊มน้ำของผมให้ทำงาน  สรุปคือต้องเสียเงินซื้ออุปกรณ์เพิ่ม มีรีเลย์ และ แม็กเนติกทำหน้าที่เปิดปิดปั๊ม และต้องมีกล่องใส่สำหรับมันด้วยครับ

คิดได้อย่างนั้นแล้วหาอุปกรณ์อะไรก็ได้ประกอบมันขึ้นให้พอใช้ได้ ใส่ในกล่องเดียวกันดีกว่าจะได้จบ คิดเสร็จแล้วเมื่อว่างจากงานปรกติ วันเสาร์ก็ไปเดินคลองถมร้านอุปกรณ์ไฟฟ้ามือสอง บังเอิญโชคดีมากไปรอบสองเล็งไว้อีกตัวไปอีกรอบดันได้อีกตัวดีกว่าด้วย ที่ร้านปุ๊กคลองถม อาคารศรีวรจักร แถวโรงพยาบาลกลาง ห้องแอร์ ชั้นใต้ดินน่ะ พี่ที่ร้านใจดีขาย H5S แบบ 2 จุดให้ ราคาจำได้ว่า 1200 บาท แถมเป็นของใหม่ด้วยครับแต่แกขายในราคามือสอง ของใหม่ราคาราวๆ4-5 เท่าได้มั้ง แต่ถ้าเป็นมือสองจริงๆก็ยังคุ้มแต่ต้องเปลี่ยนถ่านข้างใน เลยซื้อของจำเป็นทั้งหมดมาประกอบ

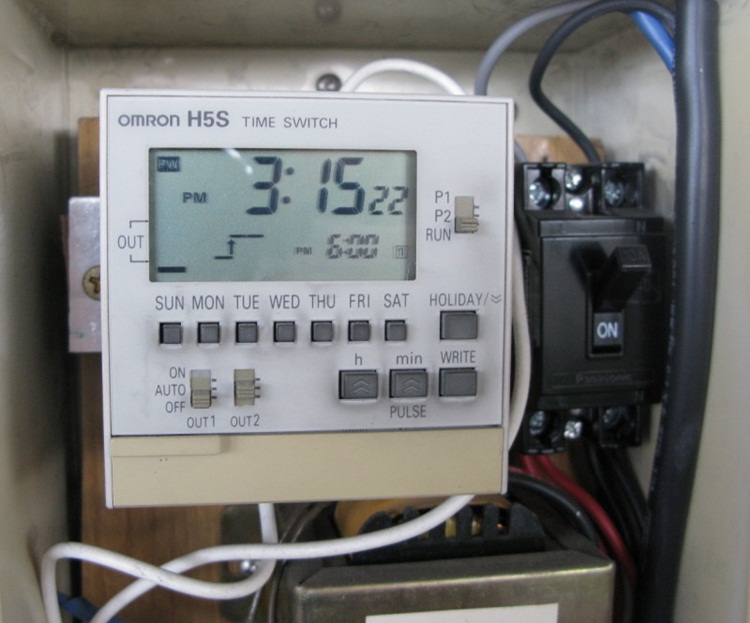

H5S  ตัวตั้งเวลารายสัปดาห์ที่สามารถตั้งโปรแกรมได้ค่อนข้างซับซ้อน แต่ที่ใช้งานจริงๆก็แค่รดน้ำธรรมดา เปิด ปิด ตามเวลา   แต่ถ้าต้องการเอาไปใช้งานประเภทให้มีการทำงานย่อย เช่น เติมน้ำในบ่อเริ่มต้น 8-9โมง แต่ในช่วงการทำงานนั้น ให้เติมน้ำ 2 นาที หยุด 5 นาที สลับกันไปเรื่อยๆ อย่างนี้ทำได้สบายครับ

ถามว่ามีคนใช้แบบนี้ด้วยหรือ มีครับใช้งานเฉพาะทางครับ เช่นเติมน้ำหรือถ่ายน้ำในบ่อที่เลี้ยงจุลลินทรีย์ ผมจำรายละเอียดไม่ค่อยได้แล้วล่ะไว้จะถามเพื่อนอีกที แต่ผมกับเพื่อน(ที่เลี้ยงจุลลินทรีย์ในบ่อบำบัดน้ำเสีย)ก็เดินไปหาซื้ออุปกรณ์ดังกล่าวที่มีฟังก์ชั่นที่ว่าจริงๆ ไว้จะเล่าให้ฟัง เพราะต้องใช้อุปกรณ์อย่างอื่นแทน หาซื้อไอ้ตัวนี้แบบถูกๆไม่ได้

IMG_9299

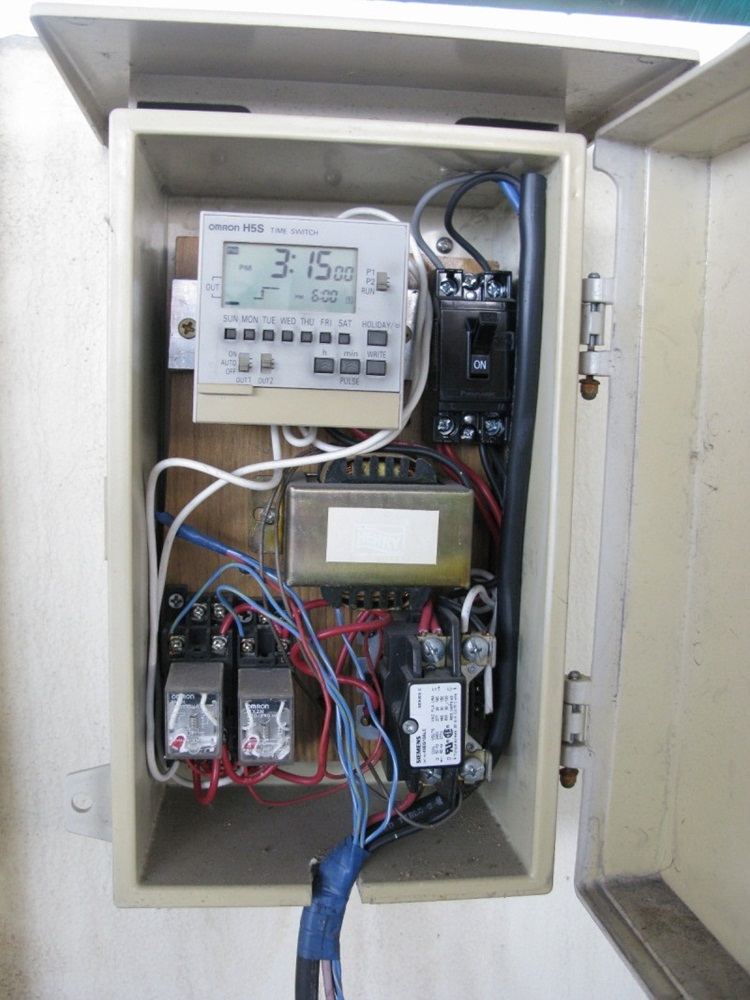

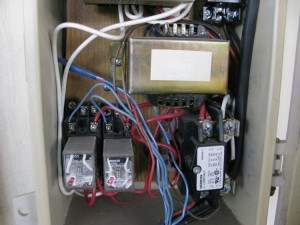

ยังไงก็ตาม ผมก็ประกอบเป็นกล่องๆ รูปร่างหน้าตาก็ดังรูปครับ รวมๆหมดตังไปราวๆ 1900 บาทครับ เป็นราคาค่าของรวมกล่องโดยประมาณ  รูปที่ถ่ายใช้งานมา 2 ปี แล้วล่ะครับ  ในรูปประกอบด้วยตัว  ตั้งเวลา  H5S (1200-)  ,เบรคเกอร์ 10A (80-) ,หม้อแปลง 24VAC 1A (180-)  รีเลย์2ตัว (100-) และ แม็กเนติกที่ใช้กับแอร์ 1ตัว (160-)  กล่องกันฝนสาด(180-)  จำราคาจริงๆไม่ได้อ่ะนานแล้ว







IMG_9291

IMG_9292 IMG_9293

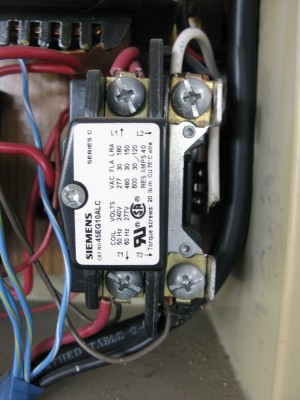

IMG_9295ที่ผมอยากแนะนำแม็กเนติกที่ทั้งทนและถูกคือแม็กเนติกที่ใช้กับแอร์ แม็กเนติกคือสวิทช์แม่เหล็กที่ทำหน้าที่เปิดปิดมอเตอร์ (หรืออุปกรณ์ไฟฟ้าต่างๆตามที่ต้องการ)  มอเตอร์ปั๊มน้ำถ้าใช้ในบ้านหรือในสวนขนาดมอเตอร์ไม่เกิน 2000 วัตต์ หรือ 3ม้า และเป็นมอเตอร์เฟสเดียวละก้อ ผมแนะนำ แม็กเนติกที่ใช้กับแอร์ มีขายตามร้านขายอุปกรณ์ทำความเย็น 1เฟสและทนกระแสได้มากโดยที่ราคาถูกแล้วละก็ ต้องแม็กเนติกสำหรับแอร์ มียี่ห้อ siemens ทำตลาดโดยใช้แบรนด์ furnas ในรูปรุ่น 45EG10ALC เวลาไปร้านบอกเขาว่า แม็กแอร์ รุ่น 30A ราคาราวๆ 160-190 บาท มีอีกยี่ห้อที่นิยมใช้ คือ Hartland  แม็กตัวนี้ใช้ขับมอเตอร์ ได้ถึง4พันวัตต์ ถ้าซื้อเป็น 3เฟสสเป็คเดียวกันเช่นยี่ห้อmitsubishi ต้องซื้อ SN-35 ราคา900- ไม่แน่ใจว่าจะอยู่หรือเปล่า ใช้เฟสเดียวมีแม็กแอร์เท่านั้นที่ใช้แล้วคุ้ม ออกแบบมาสำหรับมอเตอร์โดยเฉพาะ ใช้รดน้ำอะไรเรื่อยเปื่อยอย่างนี้ ประมาณ 10 ปีถึงจะเสีย แต่ต้องไม่มีฝุ่นเข้านะครับ



IMG_9301

จบภาคเกริ่นนำไปก่อน ส่วนอื่นๆทัังหมดผมจะค่อยๆชำแหละเป็นเรื่องๆ จนต่อวงจรเองเป็นแหละครับ รวมถึงงานออกแบบระบบน้ำในสวน หรืออื่นๆอีกมากมาย อ่าลืมไปภาพปิดท้ายวงจรที่เอาไปขับมอเตอร์และวาล์วไฟฟ้า ท่อ hdpeซื้อแถวบ้าน ข้อต่อสวมเร็วคอมเพรสชั่นและวาล์วไฟฟ้าของฮันเตอร์ซื้อที่ KU GARDEN(ถามกูเกิ้ลดูนะ) ส่วนปั๊มน้ำผมเลือกใช้spec เดียวกับebara ที่เป็นหน้าหมู (EBARA รุ่น PRA-0.50M) น้ำน้อยแต่แรงดันเยอะ 3บาร์ได้ แต่ใช้ยี่ห้อ CS water pumpซื้อแถวเวิ้งนครเกษมอุดหนุนเพื่อนน่ะ แต่ถูกกว่าพันนึง  แต่ผมเชียร์ยี่ห้อเอบาร่า หรือนี่ห้ออื่นๆนะ ไม่ว่ากัน   ภาพแหล่งเสื่อมโทรมซักหน่อย คือมีอยู่ช่วงนึงผมไม่ได้ดูแลมันเลยมัวแต่ทำงานนอกบ้านแล้วก็ขี้เกียจไปพักใหญ่มาก เลยเป็นแหล่งเสื่อมโทรม แล้วจะค่อยๆปรับและกลับมาดูแลต้นไม้อย่างจริงจัง 🙂
