มาลองใช้เทคนิคพับ ทำชั้นเหล็กฉากรู – ทำลิ้นชักเก็บเครื่องมือรางเลื่อน2ตอนจากเหล็กฉากรู

อ่ะครับ หัวข้อคือการใช้เหล็กฉากรู (slotted angle) ทำชั้นและลิ้นชักรางเลื่อนสำหรับเก็บเครื่องมือ ด้วยเทคนิคใหม่ที่ไม่เคยมีใครนำเสนอมาก่อนคือวิธีการพับมุม  ซึ่งผมเห็นว่าเป็นเทคนิคที่น่าสนใจในการใช้เหล็กฉากรูมาทำงานหรือใช้งานได้หลากหลายมากขึ้นและลดข้อจำกัดในเรื่องจุดต่อ แถมยังเพิ่มความแข็งแรงขึ้นอีกมากเป็นส่วนใหญ่ ก็เลยอยากจะแนะนำท่านผู้ที่สนใจเอาไอเดียไปใช้ไปลองทำดู    คือ ผมกับน้องๆที่ออฟฟิส ทำเสร็จไปและใช้งานไปนานมากแล้ว ก็เลยจะนำเสนอบทความจากผลงาน แล้วจึงย้อนกลับไปหาวิธีการทำงานแทน ส่วนวีดีโอและรูปวิธีการสร้างหรือการพับมุมอาจไม่มีเพราะตอนนั้นลืมถ่ายวีดีโอเก็บไว้ ผมก็จำเป็นต้องใช้วิธีวาดรูปประกอบแทนการทำงานจริงแทน ต้องขออภัยด้วยที่ไม่คบถ้วน

ใช่ครับ เทคนิคนี้ต้องใช้วิธีการตัดและพับครับ คงต้องใช้เครื่องไม้เครื่องมือเพิ่มในการทำงาน แต่ก่อนอื่นมาดูผลงานก่อนว่าวิธีการพับเหล็กฉากรูจะดีกว่าวิธีการทั่วไปอย่างไร —video CC by pui108diy

คงเห็นแล้วนะครับ งานเหล็กฉากรูปรกติมีข้อจำกัดในเรื่องเข้ามุม ซึ่งถ้าใช้วิธีการปรกติคงแทบเป็นไปไม่ได้ที่จะทำชั้นลิ้นชักรางเลื่อน2ตอนจากเหล็กฉากรู(กล่องเครื่องมือแบบลิ้นชัก หรือตู้เครื่องมือลิ้นชัก Roll Cab tool box ที่ขายกันในท้องตลาดซึ่งมีราคาเป็นหลัก 2 หมื่นอัพทั้งนั้น โดยแต่ละชั้นมักจะใช้เหล็กแผ่นมาพับและต่อกับรางลิ้นชักสองตอน ซึ่งประหยัดเนื้อที่กว่าไม้และมีความแข็งแรงสูงพอกับการใช้งาน)  ซึ่งวิธีการพับมุมข้อดีมีแต่ข้อเสียก็มีเหมือนกันจะเห็นว่าลิ้นชักดังกล่าวรอยต่อช่วงกลางต้องใช้เหล็กฉากรูนี่แหละมาดามเชื่อมกันทำให้เปลืองเหล็กฉากขึ้นอีกนิดในงานทำลิ้นชักน่ะนะ แต่ความแข็งแรงเพิ่มขึ้นอย่างที่เห็น

สรุปทำลิ้นชักรางเลือน2ตอนโดยใช้เหล็กฉากรู 3 ชั้น เสียเงินค่ารางลิ้นชัก2ตอนแบบรับน้ำหนักได้ 25 กิโลกรัม ยาว18นิ้ว 3 คู่ ราคาคู่ละ 400บาทได้มั้งหมดเงินไป1200-  หาเศษไม้กับ เหล็กฉากรูไม่เกิน2เส้น เอาไปประกอบกับชั้นรถเข็นที่มีอยู่เดิมหมดเงินไปไม่เกิน 1500 บาท แต่ต้องซื้อเครื่องมืออย่างหนึ่งที่จำเป็นอย่างยิ่งคือคีมล็อกจับเหล็กแผ่นซื้อแบบของจีน อันละสองร้อยกว่าบาทต้องมี2อัน หมดโปรเจคนี้ไปประมาณ2พันบาทครับผม ใครใฝ่ฝันจะทำลิ้นชักสำหรับเก็บเครื่องมือราคาถูกมากได้โปรดเอาวิธีนี้ไปใช้เลยครับ ไม่สงวนลิขสิทธิ์ ไม่ให้เครดิตก็ไม่ว่าอะไร แต่อย่าให้ผมเห็นนะว่าเอาไปพัฒนาต่อยอดทำที่ล็อกลิ้นชักด้วยผมจะก็อปปี้ใช้ทันที

ดูเป็นรูปอีกทีเด๋วไม่เก็ทคือไม่ค่อยมีอะไรเขียนเลยใส่รูปเยอะๆไว้ค่อยมาเขียนทีหลัง เหล็กฉากรูที่ใช้เป็นเหล็กฉากรูที่มีความหนารวมสีเคลือบ=1.8 มิลลิเมตร หรือเป็นความหนาทั่วๆไป

กล่องเครื่องมือแบบลิ้นชักทำเองจากเหล็กฉากรู หรือตู้เครื่องมือลิ้นชักทำเองจากเหล็กฉากรู Roll cab tool box from Slotted angles1
ภาพ CC by pui108diy ,กล่องเครื่องมือแบบลิ้นชักทำเอง หรือตู้เครื่องมือลิ้นชักทำเอง DIY- Roll Cab tool box with Slotted angle ถ้าอยากจะทำฝาผิดให้สวยหรือหน้ากล่องให้สวนจะใช้อะคริลิกแผ่นหนาๆมาปิดก็ได้หรูหรามีระดับ แต่ผมเอาแค่ใช้งานได้ไม่ได้ทำขาย ในรูปดูเหมือนว่าก่อนอื่นก็หาแผ่นไม้หนา10มิล สองแผ่นซ้ายขวา แต่จริงๆแล้วดามไส้ด้วยเศษไม้หนาถึง 20 มิล เพื่อให้เกลียวปล่อยรับน้ำหนักของรางลิ้นชักสอนตอนข้างละ12.5kgของชั้นแต่ละชั้นได้(เสียดายไม่ได้ถ่ายรูปด้านข้างขอติดเอาไว้ก่อนละกัน) โดยที่ไม้อัดไม่คลอนเมื่อใช้ไปนานๆ
กล่องเครื่องมือแบบลิ้นชักทำเอง หรือตู้เครื่องมือลิ้นชักทำเอง Roll cab tool box from Slotted angles2
ภาพ CC by pui108diy ,ทำออกมาทีแรกยังไม่เชื่อว่ามันจะดูสวยดีและแข็งแรงมากถ้าเทียบกับชั้นเหล็กแผ่นพับที่เขาขายกันในท้องตลาด จะเห็นได้ว่ามีฉากรูดามหน้าและหลังเพื่อให้ง่ายต่อการปรับขนาดความกว้างของชั้นให้พอดีเป๊ะกับความกว้างระหว่างรางลิ้นชักสองด้านบนไม้อัด ซึ่งไม่จำเป้นต้องใช้ฝีมือเปีะๆเหมือนลิ้นชักไม้ ซึ่งต้องตัดมาเป๊ะและประกอบให้เป๊ะเท่านั้นจึงจะลื่นและใช้งานได้ดี

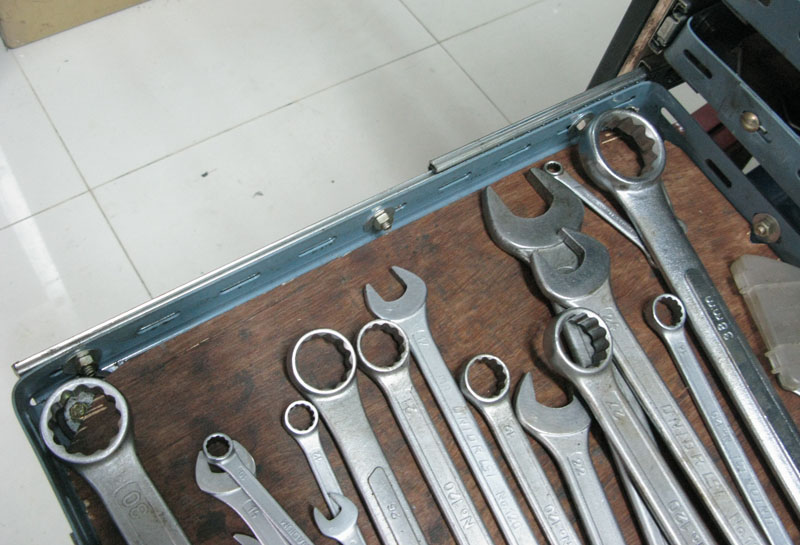

กล่องเครื่องมือแบบลิ้นชักทำเอง หรือตู้เครื่องมือลิ้นชักทำเอง โครงสร้างชั้นลิ้นชักเก็บเครื่องมือทำจากเหล็กฉากรู Roll cab tool box from Slotted angles -structure1
ภาพ CC by pui108diy ,การยึดติดโครงชั้นเหล็กฉากรูพับกับรางเลื่อนสองตอนก็ใช้น็อตยึดเหล็กฉากนั่นแหละ แล้วเอาไปเจียส่วนโค้งของหัวร่มออกให้แบนพอที่ไม่ติดกับกลไกของรางลิ้นชักสองตอน อีกอย่างต้องเอาไปคว้านรูเพิ่มบนรางลิ้นชัก โดยแกะกลไกออกของรางเลื่อนออกมาแล้วเอาดอกสว่านคว้านรูเพิ่มให้เป็นขนาดประมาณ7.5 มิลลิเมตร ต้องลองวัดบ่าเหลี่ยมของน็อตยึดเหล็กฉากดูจะรู้ว่าจะใช้ดอกกี่มิล วัดแนวเฉียงๆนะ(ตัวเกลียวเส้นผ่านศูนย์กลางประมาณ6มิล แต่มีเหลี่ยมล็อกเพิ่มขึ้นต้องลองวัดดูใส่น็อตแล้วทะลุรางเลื่อนออกมาได้เหลือแต่บ่าของหัวร่มที่ล็อกอยู่โดยไม่ขัดกับเหลี่ยม)   มันจึงจะประกอบกันเข้าได้พอดีและแข็งแรง
nut_bolt_for_thailand_slotted_angle
บ่าเหลี่ยมล็อกเหล็กฉากรูไม่ให้หมุนไปมา ขอขอบคุณภาพจากคุณ pa_ul ที่ http://topicstock.pantip.com/home/topicstock/2008/09/R6967193/R6967193.html

เอาล่ะครับมาลองดูชั้นเหล็กฉากรูที่ใช้เทคนิคพับมันต่างกับชั้นเหล็กฉากรู ทั่วไปอย่างไร

ชั้นเหล็กฉากรู เทคนิคพับ slotted angle shelf-fold technic1
ภาพ CC by pui108diy ,จะเห็นว่าต้องใช้น็อตประมาณ 6 ตัวทำแต่ละชั้นออกมาก่อน แต่ละชั้นในที่นี้ เหล็กฉากปรกติยาว3เมตร พับ4ครั้ง ความยาวที่เหลื่อมกันคือ 10 เซนติเมตร ฉะนั้นเมื่อพับแล้ว1เส้นมาบรรจบกันแต่ละชั้นจะมีขนาดกว้าง*ยาว= 45*100cm ถ้าอยากได้ขนาดแปลกๆก็ต้องมีตัวต่อกลางเพิ่มขึ้น2ด้านเหมือนกับชั้นลิ้นชักเครื่องมือ เหล็กฉากที่ต้องเพิ่มขึ้น 20 เซนติเมตรเป็นอย่างน้อยในแต่ละชั้น
ชั้นเหล็กฉากรู เทคนิคพับ slotted angle shelf-fold technic2
ภาพ CC by pui108diy , สังเกตดูมุมในการพับก็ตรงบ้างเบี้ยวบ้างมุมใหญ่บ้างเล็กบ้างมันก็ใฃ้งานได้ดี ปัญหาคือการตัดต้องตัดเหล็กฉากมาถึงมุมโค้งและ วิธีการพับให้มันเหลื่อมกันอย่างในภาพ และโค้งต้องได้สวยงามพอใช้ได้
ชั้นเหล็กฉากรู เทคนิคพับ slotted angle shelf-fold technic3
ภาพ CC by pui108diy ,
ชั้นเหล็กฉากรู เทคนิคพับ slotted angle shelf-fold technic-assembly1
ภาพ CC by pui108diy ,
ชั้นเหล็กฉากรู เทคนิคพับ slotted angle shelf-fold technic-assembly2
ภาพ CC by pui108diy ,



คงพอเห็นภาพแล้วนะครับคือ ข้อดีของชั้นเหล็กฉากรูชนิดพับมุมจะใช้น็อตยึดกับเสาน้อยลงมากและความแข็งแรงก็เพิ่มขึ้นมาก ด้วยเทคนิคนี้คงจะทำอะไรสนุกๆง่ายได้อีกมาก แต่ต้องมีเครื่องมือสำคัญคือเครื่องมือตัดเหล็ก หรือเครื่องตัดเหล็กชนิดใบไฟเบอร์ และคีมล็อกชนิดเหล็กแผ่น ต้องมีสองอย่างนี้ครับจึงจะเกิดผล  ถ้าจะใช้อย่างอื่นก็ได้ ถ้าไม่มีคีมล็อกเหล็กแผ่นมันไม่มีทางได้มุมโค้งที่สวยงาม

เคยลองแล้วครับอยู่ๆก็เอามือดัด หรือไม่ก็หามุมโต๊ะสวยๆแล้วงอ มันเบี้ยวไปโลกพระจันทร์ไม่เป็นท่าเสียไป2-3อันเลย ก่อนจะมาจบลงที่คีมล็อกเหล็กแผ่น คีมล็อกธรรมดาก็ไม่ได้ผลนะลองหมดแล้ว ถ้าไม่งั้นมีF-clamp ก้บแผ่นไม้ประกบก็พอไหวแต่มันพับมุมให้ได้ฉากก็ต้องตัดเฉียงแผ่นไม้ออกอีกก่อน แล้วทำงานยากเสียเวลา ถ้ามีคีมล็อกเหล็กแผ่น ชั้นนึงใช้เวลาไม่เกิน 2 นาทีเสร็จ ยังไงถ้าจะลองขอแนะนำว่าลองชิ้นงานทดสอบก่อนนะ

ถ้าจะใช้เจียลูกหมูตัดจะช้าและไม่ค่อยนิ่ง หรือจิ๊กซอว์ก็ไม่ค่อยไหว ต้องเซาะร่องให้กว่าง2มิลถึงโค้งพับ เครื่องตัดเหล็กไฟเบอร์14เซนล่ะง่ายสุด ทีเดียวอยู่ จับมัดๆกัน10เส้นตัดทีเดียวก็ได้ง่ายมาก

MT241_makita.com.au
แท่นตัดเหล็กไฟเบอร์ 14 นิ้ว Thank pic> www.makita.com.au (ภาพจากผู้ผลิต)
the-original™-locking-sheet-metal-tools-317_irwin.com
คีมล็อกโลหะแผ่น Thank pic>> irwin.com (ภาพจากผู้ผลิต)

ไว้ค่อยมาต่อนะครับหนทางอธิบายยังอีกยาวไกลนิดนึง. ขอเป็นรูปดิบๆไปก่อนไว้ค่อยมาอธิบาย แต่คิดว่าดูรูปน่าจะเก็ทแล้วนะ เสียเวลาวาดรูปไปซะครึ่งวัน ขอผลบุญจงเกิดแก่ท่านทำ ดีไอวายได้สำเร็จด้วยเถิด

รูปข้างล่างเป็นขั้นตอนการพับเหล็กฉากรู ทำชั้น ทำลิ้นชัก ทำฉากรับน้ำหนักชั้น หรือทำชั้นเบาติดผนังปูด้วยอะคริลิกบางๆ5มิล ทุกอันทำมาหมดแล้วแต่ขี้เกียจถ่ายรูป ลองเอาไปจินตนาการเองเด้อ

1ตัด 2พลิก 3คีมสองตัวจับ 4ดัด 5ดัดให้ครบด้าน 6ประกอบใช้ฉากช่างไม้ดูมุมก่อนไขน็อตแน่น พอดีในรูปลืมน็อตข้างอีกสองตัวเนอะ

slotted-angle-shelf-fold-procedure1
ภาพ CC by pui108diy ,1cut ,2rotate ,3lock with plier ,4bend or fold ,5fold all ,6assembly with try square

ขอความสำเร็จจงอยู่กับท่านครับ เจได



รูปข้างล่างของที่ผมถ่ายเอาไปใช้อ้างอิงทำซ้ำดัดแปลงเอาไปใช้ได้เลยครับ อนุญาตแบบ CC by คือระบุแหล่งที่มา จะเอาไปทำมางานอะไรก็ได้ทั้งนั้นครับ ให้ระบุว่า CC by pui108diy  (CC คือสัญญาอนุญาตชนิด Creative Common อนุญาตล่วงหน้าการนำไปใช้ซ้ำดัดแปลงชนิดไม่มีเงื่อนไข โดยต้องระบุแหล่งที่มาโดยไม่ต้องบอกเจ้าของลิขสิทธิ์ แต่ถ้าเอาไปใช้แบบได้เงินอย่าลืมแบ่งส่วนของผมด้วยนะครับเพราะผมยังเป็นเจ้าของลิขสิทธิ์เดิม)
